風電小教室:海纜安裝方式 By WindTAIWAN

●海纜安裝簡介:

真實安裝輸出海纜和陣列電纜其實比講起來更複雜,需要專業且經驗豐富的團隊和專業設備。 鋪纜船主要是將所需海纜(陣列海纜)鋪設至各風力機組及將所需海纜(輸出海纜)佈放置上岸點,並依照所需規格和規範,使用專用鋪纜船或駁船來承載數公里長的海纜進行安裝。其中,輸出海纜安裝方式是透過鋪纜船上設備轉盤,將海纜一端連接至陸上電力設施,另一端則接上其他海纜連結。陣列海纜則是一樣透過鋪纜船轉盤設備,一端先連接一座風力機組,另一端再連接其他風力機組的方式串接。

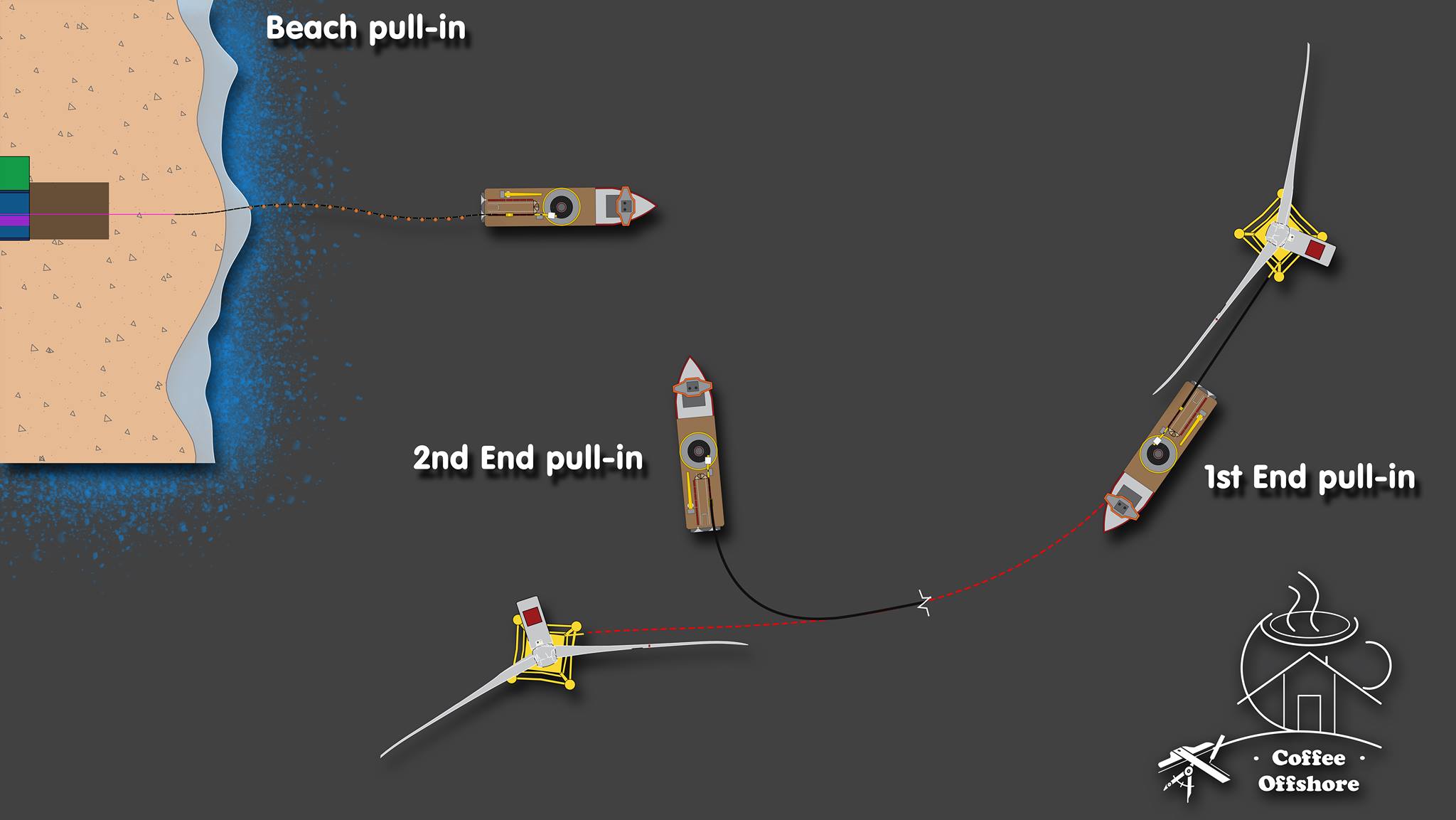

海纜安裝其實有很多步驟,上述講述僅是簡單說明,圖片也僅用於概述,不代表完整的實際作業。



Cited source: Jean-Paul Coffee.



海纜安裝過程:

1.事前準備:船隊調度、施工公告、海纜檢驗及運送。

2.抵達現場:船舶試航作業並排除施工航線障礙物如舊有廢棄纜線、雜物、漁網甚至爆裂物等。

3.施工作業:

(1)設備架接:拖輪拖帶透過鋼纜接於鋪纜船,起重機、挖土機、犁埋機及無人水下載具(ROV)等相關設備就位。

(2)陣列海纜:鋪纜船先將所載海纜至於入海轉軸中,一端海纜透過鋪埋設備牽引緩緩入海接上第一座風力機組,再航行至另外的定位點,將另一端海纜接上第二座風力機組,過程中由水下無人載具(ROV)監控。(參考下方資料來源連結2)

(3)輸出海纜:鋪纜船到達定位點後,透過鋼纜、拖輪及拖帶,將鋪纜船所載之海纜牽引鋪放,鋪放過程中設置浮筒將海纜先浮於海中,就定位後再將其釋放,以避過程中遭遇波浪流摩擦或彎曲損傷,岸上則透過犁埋機已挖掘出之路線,導引海纜依序完成鋪放作業,此過程中由工作船和犁埋機監視和操控。(參考下方資料來源連結3)

4.檢查作業:水下無人載具(ROV)與工作船舶進行檢查與噴埋作業,以避免埋深不足或海纜交錯等狀況。



資料來源:

1.海底電纜基礎介紹、敷設與安裝系列文章

2.陣列海纜安裝方式

3.輸出海纜安裝方式



延伸閱讀:離岸風電佈纜船工作相關經驗分享
